Khe co giãn là chi tiết kỹ thuật quan trọng trong xây dựng, được thiết kế nhằm giảm thiểu tác động của sự giãn nở hoặc co rút vật liệu do thay đổi nhiệt độ, độ ẩm và tải trọng. Việc bố trí khe co giãn đúng cách giúp hạn chế nứt gãy công trình, tăng độ bền và đảm bảo an toàn kết cấu. Khe co giãn thường được áp dụng trong sàn bê tông, nền nhà xưởng, cầu đường và cả hệ thống lát sàn gỗ, sàn nhựa… Đây là yếu tố không thể thiếu trong các công trình hiện đại, đặc biệt tại khu vực có biến động nhiệt độ lớn.

Khe co giãn

Khe co giãn (tiếng Anh: Expansion Joint) là khoảng trống kỹ thuật có chủ đích giữa hai khối kết cấu trong công trình xây dựng – đặc biệt phổ biến ở các công trình cầu đường. Mục đích chính của khe co giãn là hấp thụ các chuyển động giãn nở, co ngót, rung lắc hoặc dịch chuyển do nhiệt độ, tải trọng hoặc địa chất gây ra, giúp công trình không bị nứt, cong vênh hoặc phá hủy cấu trúc.

Sản phẩm khe co giãn bê tông đa dạng thường được sử dụng trong các công trình có độ cao 40 mét, các công trình xây dựng trên nền đất yếu hoặc có sự thay đổi địa chất. Tùy thuộc vào nhiều yếu tố như quy mô công trình, điều kiện thời tiết, nhiệt độ/độ ẩm, kích thước khác nhau mà khe co giãn sẽ có kích thước khác nhau trong khoảng 15 – 500 mm.

Tìm hiểu về khe co giãn bê tông xây dựng

Khe co giãn bê tông xây dựng là một trong những yếu tố bắt buộc trong thi công các công trình lớn nhỏ nhằm giảm thiểu rủi ro nứt gãy do hiện tượng giãn nở hoặc co ngót vật liệu theo thời tiết. Khi bê tông chịu tác động của nhiệt độ, độ ẩm và tải trọng thay đổi liên tục, thể tích của nó có thể thay đổi theo – từ đó tạo ra các ứng suất bên trong kết cấu. Nếu không có khe co giãn bê tông xây dựng, lực sinh ra sẽ bị dồn nén, gây ra nứt sàn, nứt tường, thậm chí phá hủy kết cấu chịu lực. Khe co giãn bê tông xây dựng thường được thiết kế ở sàn, móng, dầm và các đoạn dài của công trình như đường bê tông, nhà xưởng, trung tâm thương mại… Kích thước và khoảng cách giữa các khe được tính toán dựa trên tiêu chuẩn kỹ thuật, vật liệu sử dụng và điều kiện môi trường. Đây là chi tiết nhỏ nhưng đóng vai trò lớn trong việc nâng cao tuổi thọ và độ bền vững của công trình.

Vì sao cần phải có khe co giãn



Tất cả bê tông co lại một chút khi khô và giãn nở hoặc co lại tùy thuộc vào nhiệt độ môi trường khi được đổ. Nếu bê tông không có thời gian di chuyển hoặc thay đổi thể tích thì bê tông sẽ bị nứt. Bề mặt bê tông rất khác nhau và cần được sửa chữa theo nhiều cách khác nhau. Nó giúp cho công trình xây dựng :

• Giảm áp lực nội lực trong kết cấu bê tông, thép

• Hấp thụ chuyển động nhiệt co giãn giữa các mùa trong năm

• Tăng độ an toàn khi lưu thông, tránh cảm giác rung giật khi xe chạy qua

• Tăng tuổi thọ công trình, tránh nứt vỡ mặt cầu, sàn bê tông

• Tạo tính linh hoạt kỹ thuật, dễ thi công và bảo trì

Hiện nay có rất nhiều loại khe co giãn nhưng đặc biệt là đối với mặt cầu, sàn, khớp nối cao su, khớp nối kim loại, khớp nối cao su,… Có những loại phổ biến như. Chúng bao gồm các thanh nối, khe đường ray rộng, cầu rộng ngày nay.

Quá trình xử lý vết nứt trên sàn bê tông tốn nhiều thời gian, nhân công và tốn kém. Vì khi vết nứt xuất hiện bạn sẽ gặp phải các vấn đề sau:

• Mất thẩm mĩ: các vết nứt xuất hiện ở các vị trí khác nhau
• Tốn kém chi phí và thời gian để khắc phục các vết nứt này.
• Kém bền vững: Không thể đảm bảo rằng không bị nứt trong tương lai.

Đó là lý do vì sao cần phải có khe co giãn tốt bền cho các công trình xây dựng lâu năm.

Các loại khe co giãn phổ biến hiện nay



Hiện nay có rất nhiều loại khe co giãn nhưng các loại khe chuyên dùng cho mặt cầu: khớp nối cao su, khớp nối kim loại, khớp nối cao su,… Trong số này, khe răng lược, khe co giãn cao su và khe co giãn ray modul được sử dụng rộng rãi tại những cây cầu lớn ngày nay.

Khe co giãn răng lược thép

• Kết cấu: Được làm bằng thép tấm, chắc chắn và bền bỉ.
• Bạn có thể giảm tiếng ồn trong quá trình lắp ráp và vận chuyển
• Quá trình thi công và lắp ráp rất đơn giản
• Có khả năng chống nước, chống nước trong quá trình sử dụng.
• Có chiều dài nhỏ rộng khoảng 32 – 40 mm.
• Cài đặt đơn giản và thuận tiện; Không cần phải cài đặt trước các khoảng trống trên cầu.
• Khả năng đạt được độ dịch chuyển lên tới 320 mm.

Khe co giãn ray modul

• Khe co giãn ray modul của Công ty TNHH SX Thương Mại LK.
• Cấu trúc: bao gồm khung thép đặc biệt, khe trần, tấm chắn nước cao su, tấm trượt, tấm lưu trữ, lò xo, hộp chuyển và cốt thép.
• Dùng để nối các công trình có chuyển vị lớn (thường từ 160 mm đến 2500 mm).
• Giữa các thanh ray có các ray cao su kết nối để tránh bụi bẩn và thoát nước, đây là sản phẩm có tính đàn hồi và độ bền rất cao, trọng lượng nhẹ hơn so với khe kiểu răng lược, độ dịch chuyển lớn, giúp xe chạy trên cầu êm dịu, giá thành rẻ hơn đáng kể.

Khe co giãn sàn đường bê tông

Khe co giãn sàng đường bê tông là một thành phần quan trọng trong thiết kế và thi công đường bê tông xi măng, giúp đảm bảo độ bền và tuổi thọ công trình. Đây là các khe được tạo ra để cho phép bê tông giãn nở hoặc co ngót do thay đổi nhiệt độ, độ ẩm, tránh hiện tượng nứt gãy hoặc biến dạng. Khe co giãn thường được bố trí cách nhau 4-6m, tùy thuộc vào thiết kế và điều kiện khí hậu. Vật liệu sử dụng cho khe bao gồm nhựa đường, cao su hoặc chất trám khe chuyên dụng, đảm bảo tính đàn hồi và chống thấm nước. Việc thi công khe co giãn sàng đường bê tông đòi hỏi độ chính xác cao, từ việc cắt khe đồng đều đến lựa chọn vật liệu chất lượng, giúp ngăn nước thấm vào lớp nền, giảm nguy cơ hư hỏng. Ngoài ra, bảo trì định kỳ như kiểm tra và trám lại khe là cần thiết để duy trì hiệu quả. Với giải pháp khe co giãn tối ưu, đường bê tông không chỉ bền vững mà còn giảm chi phí sửa chữa, đảm bảo an toàn giao thông và tăng tuổi thọ công trình lên hàng chục năm.

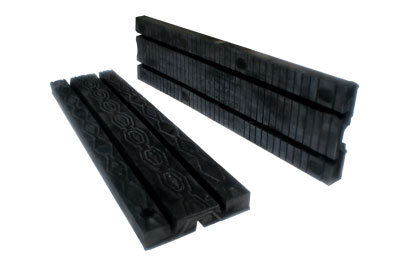

Khe co giãn cao su

Khe co giãn cao su là giải pháp kỹ thuật chuyên dụng được sử dụng phổ biến trong các công trình cầu đường, nhà xưởng và kết cấu bê tông có độ dịch chuyển lớn. Với vật liệu chính là cao su kỹ thuật tổng hợp hoặc cao su EPDM, khe co giãn cao su có khả năng đàn hồi tốt, chịu được biến dạng cơ học, nhiệt độ khắc nghiệt và hóa chất ăn mòn. Sản phẩm được lắp đặt tại các vị trí nối giữa hai kết cấu bê tông nhằm hấp thụ chuyển động do giãn nở nhiệt, tải trọng động và địa chấn nhẹ. Nhờ đó, công trình được bảo vệ khỏi nứt gãy, thấm nước và xuống cấp sớm. Khe co giãn cao su thường được sản xuất theo dạng bản dẹt hoặc dạng hình hộp, dễ thi công và bảo trì. Đây là lựa chọn lý tưởng cho các dự án cầu vượt, hầm chui, nhà máy công nghiệp hoặc bãi đậu xe nhiều tầng, nơi yêu cầu cao về tính linh hoạt và độ bền lâu dài.

Các thuật ngữ về khe co giãn xây dựng



Các thông số kỹ thuật sau đây được sử dụng dựa trên Tiêu chuẩn Việt Nam 9345-2012 về “Vật liệu bê tông và bê tông cốt thép – Hướng dẫn kỹ thuật để ngăn ngừa vết nứt do thời tiết nóng và ẩm”. Các thuật ngữ về khe co giãn xây dựng phổ biến:

• Khe dãn, khe giãn (Expansion joint): Khe co dãn nhiệt ẩm cho phép chuyển dịch đầu mút bê tông tại khe.
• Khe co (Contraction joint or control joint): Khe co dãn nhiệt ẩm không cho phép dịch chuyển bê tông tại khe. Tại đây bê tông có thể xuất hiện vết nứt do bị co.
• Khe co dãn nhiệt ẩm (Hot-humid deformation joint): Vị trí chia cắt kết cấu bê tông thành các phần nhỏ hơn để bê tông có thể co nở theo thời tiết nóng ẩm.
• Biến dạng mềm (Plastic shrinkage): Tính chất của bê tông thay đổi kích thước hình học (co hoặc nở) khi chưa có cường độ.
• Biến dạng cứng (Drying shrinkage): Tính chất của bê tông thay đổi kích thước hình học khi đã có cường độ.
• Bảo dưỡng ban đầu (Initial curing): Giai đoạn phủ ẩm sau khi hoàn thiện bề mặt kết cấu để hạn chế nước trong bê tông bay hơi. Tránh những tác động cơ học trong giai đoạn này.
• Bảo dưỡng tiếp theo (Subsequent curing): Giai đoạn tưới nước giữ ẩm liên tục cho tới khi kết thúc bảo dưỡng.
• Cường độ bảo dưỡng tới hạn (Critical curing strength): Cường độ của bê tông tại thời điểm cho phép ngừng quá trình bảo dưỡng ẩm tự nhiên.

Tiêu chuẩn thiết kế và thi công khe co giãn cầu

Thi công khe co giãn cầu là một hạng mục quan trọng trong xây dựng hạ tầng giao thông, đảm bảo sự linh hoạt, bền vững và an toàn cho công trình cầu đường. Khe co giãn là bộ phận giúp cầu thích nghi với sự thay đổi nhiệt độ, tải trọng và rung động trong quá trình sử dụng. Việc thi công khe co giãn cầu đòi hỏi kỹ thuật cao, vật liệu chuyên dụng và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật như TCVN hoặc tiêu chuẩn ASTM, AASHTO. Quá trình thi công bao gồm các bước: khảo sát hiện trạng, đục rãnh, lắp đặt hệ thống thép chịu lực, đổ vật liệu trám khe bằng asphalt, polyurethane hoặc cao su tổng hợp. Thi công khe co giãn cầu đúng cách giúp tránh nứt vỡ bê tông, giảm tiếng ồn, chống thấm và kéo dài tuổi thọ công trình. Đặc biệt, trong các cây cầu dài và chịu lưu lượng lớn như cầu vượt, cầu bê tông dự ứng lực hay cầu thép liên hợp, khe co giãn đóng vai trò không thể thiếu. Việc lựa chọn đơn vị chuyên thi công khe co giãn cầu uy tín sẽ giúp đảm bảo tiến độ, chất lượng và an toàn công trình trong quá trình vận hành lâu dài.

Theo tiêu chuẩn Việt Nam và quốc tế:

• TCVN 9116:2012 – khe co giãn trong kết cấu bê tông

• ASTM D638, EN 1991-1-5 – tiêu chuẩn vật liệu và độ bền kéo giãn

Khi thi công cần đảm bảo:

• Kích thước và độ mở khe đúng với tính toán giãn nở

• Vật liệu lắp đặt kháng UV, kháng thời tiết

• Đảm bảo khả năng thoát nước – không đọng nước tại khe

• Hạn chế tiếng ồn khi phương tiện chạy qua

Ứng dụng trong cầu đường bê tông



Ứng dụng của thi công khe co giãn trong cầu đường bê tông xây dựng:

– Sử dụng luân phiên quạt làm mát 3mm: Phương pháp dùng sắt nguội 3 mm trong mạch được sử dụng rộng rãi vào những năm 1980. Cách chúng ta xây dựng đất nước lúc đó chịu ảnh hưởng nặng nề của Liên Xô. Khi đường nối nước không chống nước, người ta thường dùng hồ sơ bệnh án để ngăn nước. Sau đó bột hợp kim được thay thế bằng thép 3 mm.

– Băng cản nước: Waterstop PVC hay sợi bentonite Waterstop là sợi cản nước gốc cao su và là vật liệu được sử dụng rộng rãi để chống thấm, đặc biệt là sợi bentonite. Sợi huyền phù nước Bentonite là một loại natri bentonite. Thích hợp cho nhiều công trường và những kết nối khó khăn bằng đinh hoặc ốc vít.

– Tưới xi măng hòa với nước lên mạch dừng trước khi đổ bê tông: Đây là phương pháp được nhiều doanh nhân sử dụng. Người ta cho rằng nếu đổ xi măng trộn với nước vào các mối nối thì tính chất của mối nối sẽ bị hạn chế. Nhưng trên thực tế, điều này hoàn toàn không có ý nghĩa gì về mặt chống thấm.

– Sử dụng vật liệu kết nối: Một số vật liệu kết nối như polymer, epoxy,… rất hữu ích khi dùng để liên kết bê tông cũ và mới với nhau, sửa chữa bê tông hoặc sửa chữa các mối nối có thể liên kết đúng cách. Ngoài ra, một số phụ kiện khác có thể nối ống bê tông, thép và ống nhựa từ mặt đất, cho phép nước chảy ra sau ống. Tuy nhiên, phương pháp này không thể sử dụng cho mạch.

Khe co giãn được sử dụng như thế nào khi xây dựng?

Khe co giãn là loại khe co giãn thường được sử dụng trong các công trình có sự chênh lệch lớn giữa khối xây và khối. Liên kết thực hiện thường được thực hiện trong các trường hợp sau:

Công trình có sự khác biệt lớn giữa khối xây, khối xây dựng và khối kiến ​​trúc với khối nhà thấp và cao, bởi lực tác động giữa hai khối lên mặt đất là khác nhau dẫn đến vị trí giữa các khối không bằng nhau. Mục đích của mối nối vị trí là để ngăn cách cơ sở giữa các khối xây, ngăn chặn các vết nứt dọc theo mối nối, gây mất thẩm mỹ, tạo điều kiện cho đất và nước xâm nhập vào mối nối, kết nối giữa 2 khối nhà, khối xây.

Giữa hai ngôi nhà liền kề:

Công trình xây dựng trên các loại đất có khả năng chịu lực khác nhau hoặc nền đất yếu: các khe co giãn, khe cao su lún có vai trò ngăn cách khối công trình, ngăn cách và giảm tải trọng của cả khối công trình lên mặt đất.

Công trình công cộng, công trình lớn, công trình có chiều dài và chiều cao lớn: các hạng mục công trình giúp phân bố và giảm tải trọng của công trình lên mặt đất.

LK MATERIAL – Nhà cung cấp khe co giãn chất lượng cao



Do nguyên liệu sản xuất chính là thép và cao su nên giá cả chủ yếu phụ thuộc vào giá thép, cao su và sẽ thay đổi theo thời gian. Chi phí hoàn thành một dự án mở rộng phụ thuộc vào giá thành của sản phẩm cũng như các yếu tố như vận chuyển, bảo quản, công việc trong phòng thí nghiệm hoặc nhân công và vật liệu lắp đặt.

Để có thể đưa ra báo giá cụ thể, sở xây dựng cần thông tin về quy mô của từng dự án. Tuy nhiên, nếu bạn cần báo giá để so sánh giá, vui lòng liên hệ với Công ty TNHH SX Thương Mại LK. Chuyên cung cấp khe co giãn, khe cao su, khe nền nhà xưởng,… chất lượng giá tốt để được tư vấn cụ thể. Với kinh nghiệm nhiều năm tư vấn, thiết kế và cung cấp thiết bị cầu đường. Hy vọng sẽ làm hài lòng các đối tác trong nước và quốc tế. Góp phần tạo nên những công trình bền vững theo thời gian.
