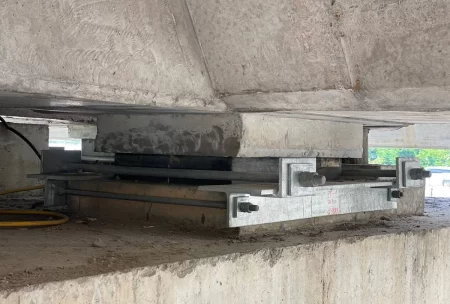

Gối cầu (bridge bearings) là bộ phận quan trọng giúp truyền tải trọng từ dầm cầu xuống mố trụ, đồng thời cho phép kết cấu co giãn, xoay và di chuyển do nhiệt độ, tải trọng động. Lắp đặt gối cầu đúng kỹ thuật quyết định độ bền, an toàn và tuổi thọ của toàn bộ công trình cầu đường. Sai sót nhỏ trong thi công có thể dẫn đến lệch vị trí, mòn bất thường hoặc hư hỏng sớm.
Bài viết này cung cấp quy trình lắp đặt chuẩn theo các tiêu chuẩn kỹ thuật phổ biến (TCVN, AASHTO, EN1337…) dành cho nhà thầu, kỹ sư và chủ đầu tư tham khảo.
Chuẩn bị trước khi lắp đặt
- Kiểm tra vật tư: Kiểm tra chứng chỉ chất lượng (CO, CQ), kích thước, độ phẳng, độ sạch của gối cầu. Không sử dụng gối bị biến dạng, nứt, bong tróc cao su hoặc gỉ sét.
- Chuẩn bị bề mặt: Mặt bê tông đặt gối phải phẳng, sạch bụi, không lồi lõm. Độ phẳng cho phép thường ≤ 2-3mm/1m (kiểm tra bằng ni-vô hoặc thước thẳng). Nếu cần, dùng vữa rót (grout) không co ngót để san phẳng.
- Công cụ và thiết bị: Cần cẩu, kích thủy lực, bulong tạm (ty ren + ê cu), ni-vô laser, thước đo, máy mài, keo epoxy (nếu cần), nêm thép tạm.
- Điều kiện thời tiết: Tránh mưa lớn, nhiệt độ lý tưởng 10-35°C. Ghi nhận nhiệt độ lắp đặt để tính toán vị trí offset (dịch chuyển ban đầu) nếu cần.
Quy trình lắp đặt gối cầu cao su cốt bản thép (loại phổ biến nhất)
Bước 1: Định vị và khảo sát
Xác định chính xác tọa độ, cao độ và hướng lắp theo bản vẽ thiết kế. Đánh dấu vị trí trung tâm gối trên mặt bê tông. Với gối cố định và di động, chú ý hướng di chuyển (thường theo chiều dọc cầu).
Bước 2: Lắp đặt hệ thống điều chỉnh tạm
- Sử dụng bulong ty ren + ê cu (hoặc nêm thép) để tạo mặt phẳng và điều chỉnh cao độ dễ dàng.
- Đảm bảo gối nằm ngang hoàn toàn (kiểm tra bằng ni-vô ở 2 hướng).
- Sai số cho phép: Thường ±2-5mm tùy theo quy định dự án.
Bước 3: Đặt gối cầu
- Vệ sinh sạch sẽ mặt trên và dưới gối.
- Đặt gối đúng chiều (thường có mũi tên chỉ hướng di chuyển).
- Kiểm tra độ tiếp xúc: Gối phải tiếp xúc đều, không có khe hở. Dùng vữa rót không co ngót để lấp đầy khoảng trống nếu cần (đặc biệt với gối pot hoặc loại có đế thép).
- Điều chỉnh vị trí offset theo nhiệt độ lắp đặt (nếu thiết kế yêu cầu dịch chuyển ban đầu).
Bước 4: Lắp dầm cầu
- Sử dụng cẩu hạ dầm chậm rãi, chính xác lên gối.
- Kiểm tra lại độ bằng phẳng và tiếp xúc sau khi hạ dầm.
- Tháo hệ thống điều chỉnh tạm (bulong, nêm) sau khi dầm ổn định và vữa grout đông cứng (thường sau 24-48 giờ).
Bước 5: Kiểm tra và nghiệm thu
- Kiểm tra cao độ, độ lệch, độ phẳng.
- Ghi biên bản nghiệm thu, chụp ảnh hiện trường.
- Bảo vệ gối khỏi bụi bẩn, dầu mỡ và va đập trong quá trình thi công tiếp theo.
Lưu ý quan trọng khi lắp đặt
- Hướng lắp: Gối di động phải lắp đúng hướng chuyển vị (thường dọc cầu). Sai hướng có thể gây kẹt hoặc hư hỏng.
- Offset nhiệt độ: Tính toán vị trí gối theo nhiệt độ thi công so với nhiệt độ thiết kế trung bình.
- Chống trượt: Với tải ngang lớn, cần bulong neo hoặc tấm trượt PTFE đúng thiết kế.
- An toàn lao động: Sử dụng thiết bị nâng hạ đúng tải trọng, tránh va chạm mạnh vào gối cao su.
- Với gối Pot hoặc gối đặc biệt: Thường yêu cầu vữa rót chính xác hơn và kiểm tra áp suất đều.
- Sau lắp đặt: Tránh để gối chịu tải lệch tâm lâu dài. Kiểm tra định kỳ sau khi công trình hoàn thành.
Sai lầm thường gặp cần tránh
- Bề mặt bê tông không phẳng → Gối chịu lực không đều, dễ mòn hoặc nứt.
- Không điều chỉnh offset nhiệt độ → Gối bị kéo hoặc nén quá mức.
- Dùng bulong cố định quá sớm hoặc không tháo ty tạm → Ảnh hưởng chuyển vị.
- Lắp sai chiều gối di động.
